45號六角鋼管

45號六角鋼管深度解析

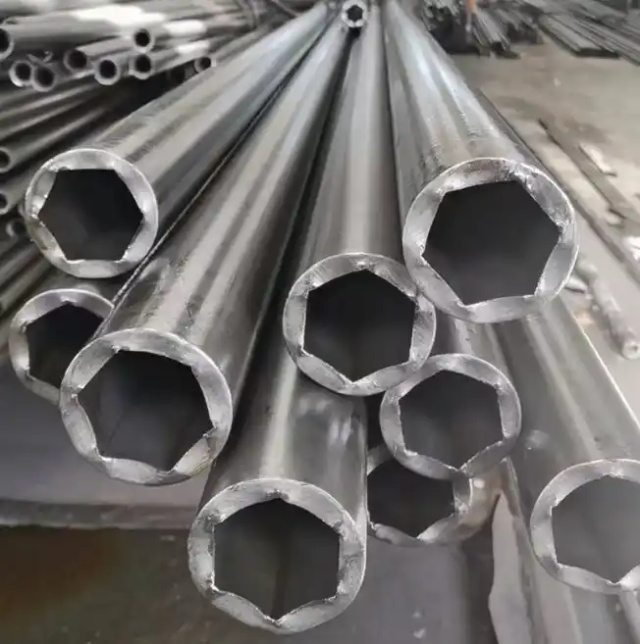

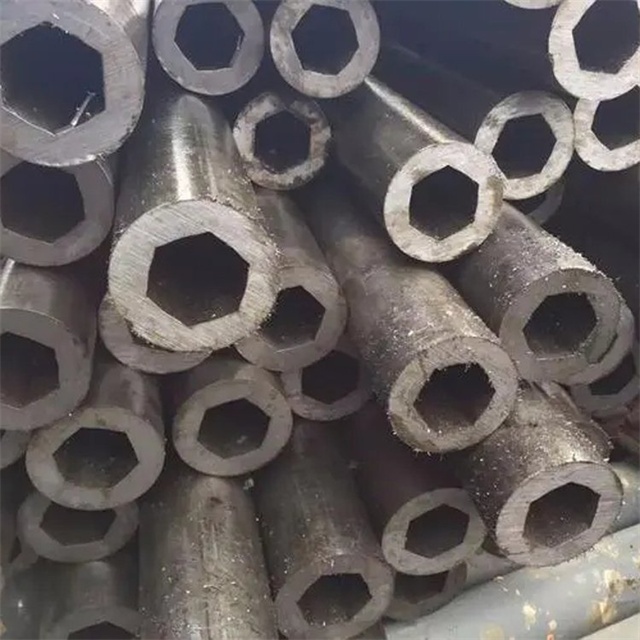

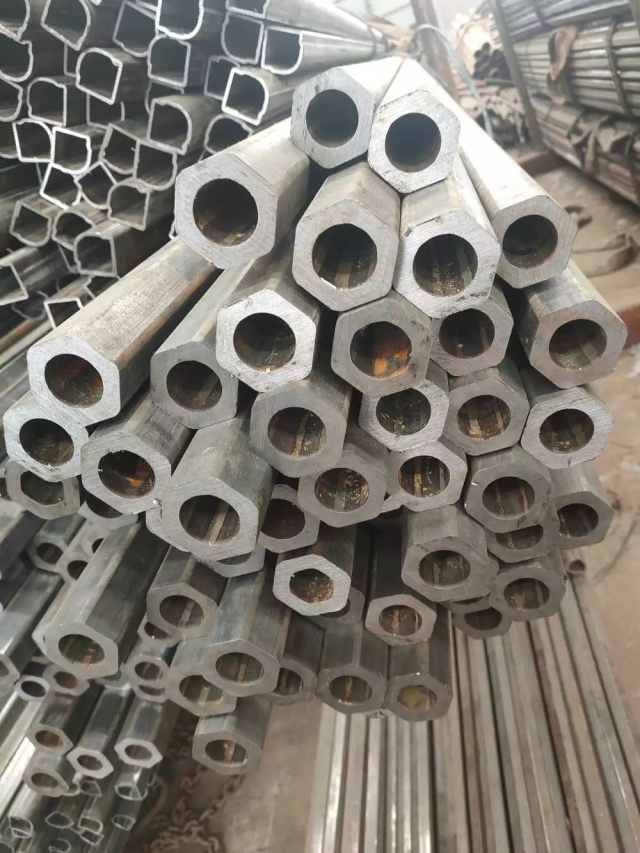

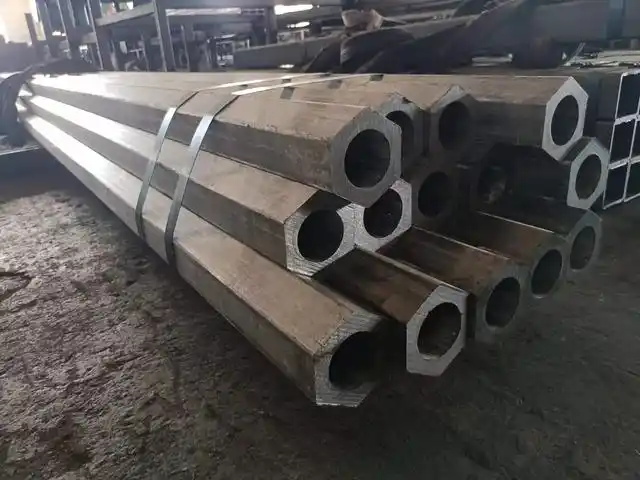

45號六角鋼管是以45#鋼（優(yōu)質(zhì)碳素結(jié)構(gòu)鋼）為材質(zhì)，經(jīng)熱軋或冷拔工藝加工而成的六邊形截面無縫鋼管，兼具高強(qiáng)度、良好加工性及經(jīng)濟(jì)性，廣泛應(yīng)用于機(jī)械制造、工具、汽車零部件等領(lǐng)域。以下從材質(zhì)特性、規(guī)格參數(shù)、制造工藝、應(yīng)用場景及選型建議展開分析。

一、材質(zhì)特性與力學(xué)性能

1. 化學(xué)成分（GB/T 699標(biāo)準(zhǔn)）




   元素	含量（%）	作用
   C	0.42-0.50	提高強(qiáng)度和硬度
   Si	0.17-0.37	增強(qiáng)脫氧效果，細(xì)化晶粒
   Mn	0.50-0.80	提高淬透性和韌性
   P/S	≤0.035	雜質(zhì)控制，避免脆性




2. 力學(xué)性能

• 抗拉強(qiáng)度：≥600MPa（熱軋態(tài)）~ ≥850MPa（調(diào)質(zhì)后）

• 屈服強(qiáng)度：≥355MPa

• 硬度：HB197-255（熱軋態(tài)）~ HRC28-32（調(diào)質(zhì)后）

• 延伸率：≥16%（調(diào)質(zhì)后仍保持較好韌性）

3. 熱處理特性

• 調(diào)質(zhì)處理（淬火+高溫回火）：顯著提升強(qiáng)度和韌性，適用于高負(fù)荷場景。

• 正火處理：改善切削加工性，降低硬度（HB170-210）。

二、規(guī)格參數(shù)與分類

1. 標(biāo)準(zhǔn)規(guī)格（GB/T 1527-2017）示例規(guī)格：

• S22×t3：對邊距22mm，壁厚3mm，理論重量約1.7kg/m。

• S45×t5：對邊距45mm，壁厚5mm，理論重量約6.8kg/m。

• 對邊距（S）范圍：10mm ~ 100mm（常用16mm、22mm、32mm、45mm）

• 壁厚（t）范圍：1.5mm ~ 8mm（常用2mm、3mm、4mm）

• 長度：3m ~ 6m（可定制）

2. 公差控制

• 對邊距公差：±0.5mm（高精度要求可達(dá)±0.2mm）

• 壁厚公差：±10%（冷拔管精度更高，±5%）

• 直線度：≤1.5mm/m（冷拔管≤0.5mm/m）

3. 表面質(zhì)量

• 熱軋管：表面氧化皮，需酸洗或噴砂處理。

• 冷拔管：表面光亮，Ra≤3.2μm，可直接用于裝配。

三、制造工藝對比

1. 機(jī)械制造

• 工具手柄：S22×t3，調(diào)質(zhì)處理后硬度HRC30，握持舒適且耐磨。

• 機(jī)床導(dǎo)軌：S45×t5，高直線度（≤0.3mm/m），保證運動精度。

2. 汽車零部件

• 半軸套管：S32×t4，調(diào)質(zhì)后抗拉強(qiáng)度≥800MPa，承受高扭矩。

• 轉(zhuǎn)向拉桿：S25×t3，冷拔管表面光潔，減少摩擦磨損。

3. 建筑與工程

• 腳手架連接件：S40×t4，熱軋管經(jīng)酸洗處理，防銹且強(qiáng)度足夠。

• 起重機(jī)吊臂：S50×t6，調(diào)質(zhì)處理后韌性好，抗沖擊能力強(qiáng)。

4. 農(nóng)業(yè)與礦山

• 收割機(jī)刀架：S30×t3，正火處理后硬度HB180-200，易切削加工。

• 礦用支架：S60×t8，高強(qiáng)度（抗拉≥700MPa），適應(yīng)惡劣環(huán)境。

五、選型與采購建議

1. 選型核心原則

• 強(qiáng)度優(yōu)先：高負(fù)荷場景（如半軸套管）選調(diào)質(zhì)處理管，抗拉強(qiáng)度≥800MPa。

• 精度要求：精密裝配（如機(jī)床導(dǎo)軌）選冷拔管，對邊距公差±0.2mm。

• 成本敏感：結(jié)構(gòu)支撐件（如腳手架）可選熱軋管，成本降低約20%。

2. 采購避坑指南

• 假冒材質(zhì)：警惕用Q235鋼冒充45#鋼（可通過光譜分析檢測C含量）。

• 尺寸虛標(biāo)：用游標(biāo)卡尺抽檢對邊距和壁厚，冷拔管壁厚誤差應(yīng)≤±0.2mm。

• 表面缺陷：檢查是否有裂紋、折疊（冷拔管需100%渦流探傷）。

3. 供應(yīng)商推薦




   廠商	優(yōu)勢領(lǐng)域	認(rèn)證體系	典型產(chǎn)品
   寶鋼特鋼	高強(qiáng)鋼精密六角管	IATF 16949、VDA 6.3	S45×t5調(diào)質(zhì)半軸套管
   天津大無縫	工程機(jī)械用六角管	API 5L、PED	S60×t8礦用支架管
   山東墨龍	農(nóng)業(yè)機(jī)械用六角管	ISO 9001、CE	S30×t3收割機(jī)刀架管




六、熱處理與加工注意事項

1. 調(diào)質(zhì)處理工藝

• 淬火：840-860℃油冷，獲得馬氏體組織。

• 回火：550-600℃水冷，消除內(nèi)應(yīng)力，提升韌性。

• 結(jié)果：硬度HRC28-32，抗拉強(qiáng)度≥850MPa，沖擊韌性≥50J/cm2。

2. 切削加工建議

• 車削：轉(zhuǎn)速300-500r/min，進(jìn)給量0.1-0.2mm/r。

• 銑削：轉(zhuǎn)速200-400r/min，每齒進(jìn)給量0.05-0.1mm。

• 刀具選擇：YG8硬質(zhì)合金刀具，前角10°-15°，后角6°-8°。

• 切削參數(shù)：

3. 焊接禁忌

• 預(yù)熱要求：壁厚≥5mm時需預(yù)熱至150-200℃，避免裂紋。

• 焊材選擇：J507（E5015）低氫焊條，焊后緩冷。

總結(jié)

45號六角鋼管憑借其高強(qiáng)度、良好加工性及經(jīng)濟(jì)性，成為機(jī)械、汽車、建筑等領(lǐng)域的核心材料。選型時需重點關(guān)注：

1. 材質(zhì)驗證：確保C含量在0.42-0.50%范圍內(nèi)。

2. 工藝匹配：高精度需求選冷拔管，低成本需求選熱軋管。

3. 熱處理控制：調(diào)質(zhì)處理可顯著提升綜合性能，但需嚴(yán)格控溫。

隨著智能制造的發(fā)展，激光切割、在線矯直等新技術(shù)將進(jìn)一步提升六角鋼管的加工精度和效率，采購方需關(guān)注供應(yīng)商的技術(shù)升級能力。
