外圓內六角管

　　外圓內六角管解析

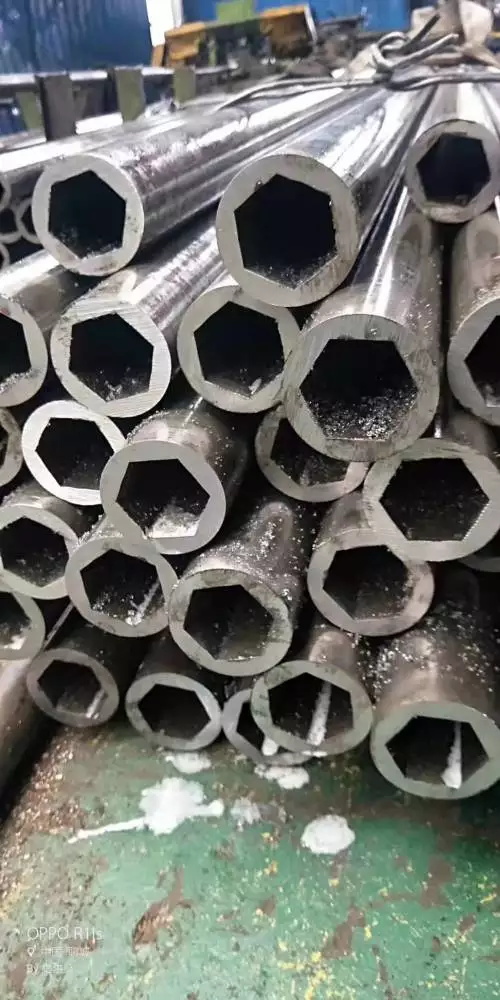

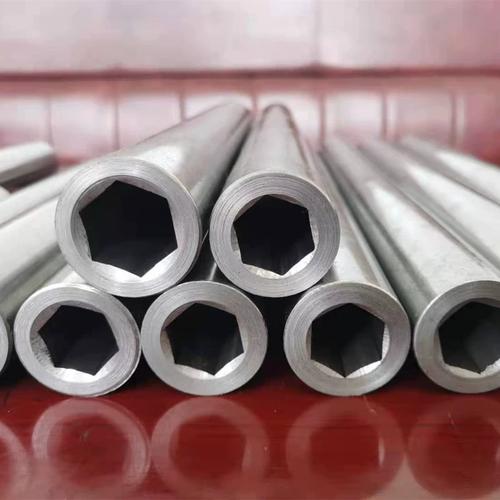

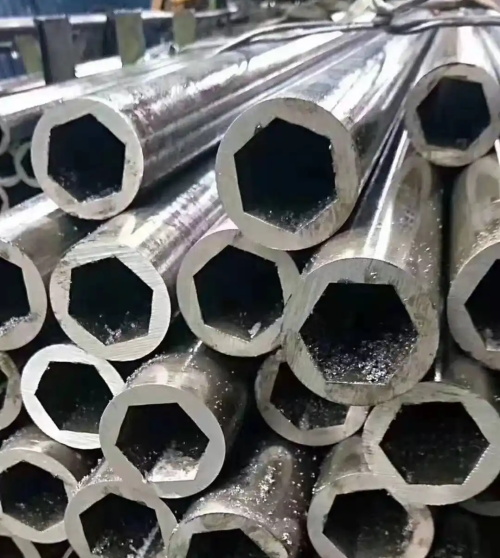

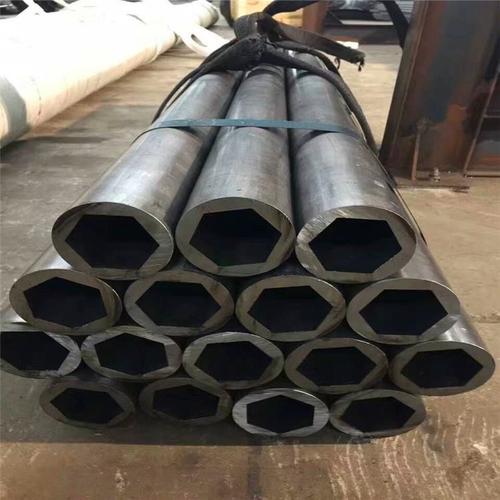

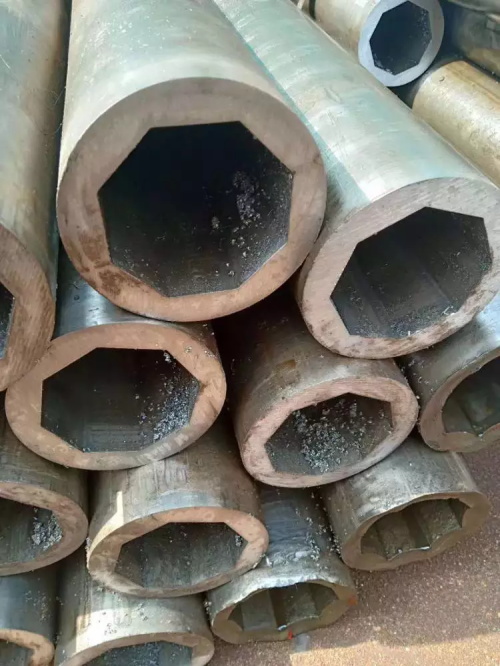

　　外圓內六角管是一種特殊截面形狀的管材，其外部為圓形，內部為六角形。這種結構結合了圓形管的外部穩定性和六角形管的內部功能性，廣泛應用于機械、汽車、航空航天等領域。以下從結構特點、應用場景、制造工藝及優勢分析等方面進行詳細闡述。

　　一、結構特點

　　外部圓形

　　圓形外壁可提供均勻的應力分布，增強抗彎、抗扭能力，適用于承受復雜載荷的場景。

　　外部光滑無棱角，便于與其他部件配合或表面處理(如鍍層、噴涂)。

　　內部六角形

　　六角形內孔可與六角螺栓、螺母或工具(如扳手)直接配合，實現扭矩傳遞或防松功能。

　　相比圓形內孔，六角形可提高空間利用率，例如在相同外徑下，六角孔可容納更大尺寸的螺栓或軸。

　　二、應用場景

　　機械傳動系統

　　作為傳動軸或連接件，外圓內六角管可通過六角內孔與齒輪、聯軸器等部件直接連接，減少中間過渡件，降低裝配復雜度。

　　汽車零部件

　　用于驅動軸、轉向節等部件，六角內孔可固定螺栓或銷軸，防止松動，提升安全性。

　　航空航天

　　在輕量化結構中，外圓內六角管可兼顧強度與重量，例如用于衛星支架或飛行器操縱桿。

　　家具與裝飾

　　外部圓形設計美觀，內部六角孔可用于固定螺釘或連接件，實現隱藏式安裝。

　　三、制造工藝

　　冷拔工藝

　　通過冷拔模具將圓管坯料逐步拉拔成外圓內六角管，適用于小批量生產或高精度需求。

　　優點：尺寸精度高，表面質量好;缺點：設備成本高，生產效率較低。

　　熱擠壓工藝

　　將加熱后的金屬坯料擠壓通過模具，形成外圓內六角管，適用于大批量生產。

　　優點：生產效率高，材料利用率高;缺點：需后續熱處理消除內應力。

　　組合加工

　　先加工外圓管，再通過銑削或拉削工藝加工內六角孔，適用于復雜形狀或高精度要求。

　　四、優勢分析

　　功能性與結構性的統一

　　外部圓形提供力學性能，內部六角形提供功能性，實現“一管多用”。

　　輕量化與高強度

　　相比實心六角桿，外圓內六角管可顯著減輕重量，同時保持較高的抗彎剛度。

　　裝配便捷性

　　六角內孔可直接與標準工具配合，減少裝配時間，降低維護成本。

　　五、設計注意事項

　　壁厚選擇

　　需根據載荷條件合理設計壁厚，避免因壁厚過薄導致變形或破裂。

　　公差控制

　　外部圓度與內部六角孔尺寸公差需嚴格匹配，確保與其他部件的配合精度。

　　表面處理

　　根據應用環境選擇合適的表面處理工藝(如鍍鋅、陽極氧化)，提升耐腐蝕性。

　　六、案例對比

　　七、總結

　　外圓內六角管通過獨特的截面設計，實現了功能性與結構性的完美結合，適用于對輕量化、高強度和裝配便捷性有較高要求的場景。在實際應用中，需根據具體需求選擇合適的制造工藝和設計參數，以確保產品性能與成本的平衡。
