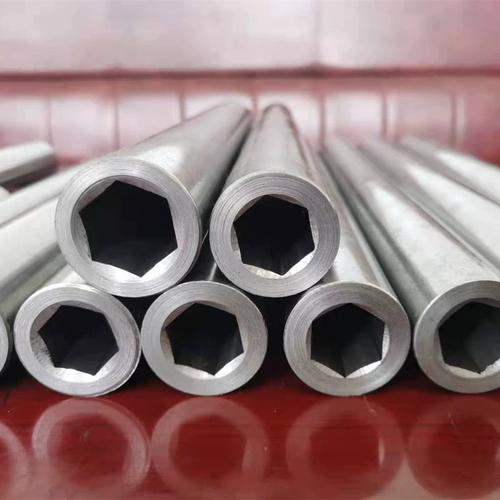

外圓內六角管怎么算外圓

　　外圓內六角管的外圓直徑(OD)通常由設計需求或行業標準確定，但若需根據內六角尺寸反向推導外圓直徑，需結合幾何關系與工程實踐進行計算。以下是具體方法：

　　一、幾何關系推導

　　外圓內六角管的截面由外圓和內六角組成，兩者需滿足同心且內六角完全包含于外圓內。其幾何關系如下：

　　內六角對邊距離與外圓直徑(OD)的關系：

　　內六角的對角線長度需 ≤ 外圓直徑，即：

　　內六角對角線=b×3≤OD安全余量：實際設計中需預留加工間隙(通常取0.5-2mm)，因此：

　　OD≥b×3+Δ其中，$ \Delta $ 為安全余量(根據精度要求選擇)。

　　2. 簡化公式：

　　若忽略安全余量，外圓直徑的最小值為：

　　ODmin=b×3≈b×1.732示例：內六角對邊 b=15mm，則：

　　ODmin=15×1.732=25.98mm實際設計中可能取整為 **26mm** 或 **28mm**。

　　二、工程實踐中的標準比例

　　為簡化設計，外圓直徑與內六角對邊距離常采用固定比例：

　　常見比例范圍：

　　1.8倍：適用于一般機械傳動(如軸類零件)。

　　2.0倍：適用于高精度或高負荷場景(如液壓系統)。

　　示例：

　　內六角 b=10mm：

　　一般場景：OD=10×1.8=18mm高精度場景：OD=10×2.0=20mm行業標準參考：

　　DIN 6325(德國標準)：規定外圓直徑與內六角對邊的比例為 1.8:1 至 2.0:1。

　　ISO 8976(國際標準)：建議外圓直徑至少比內六角對角線大 1mm。
